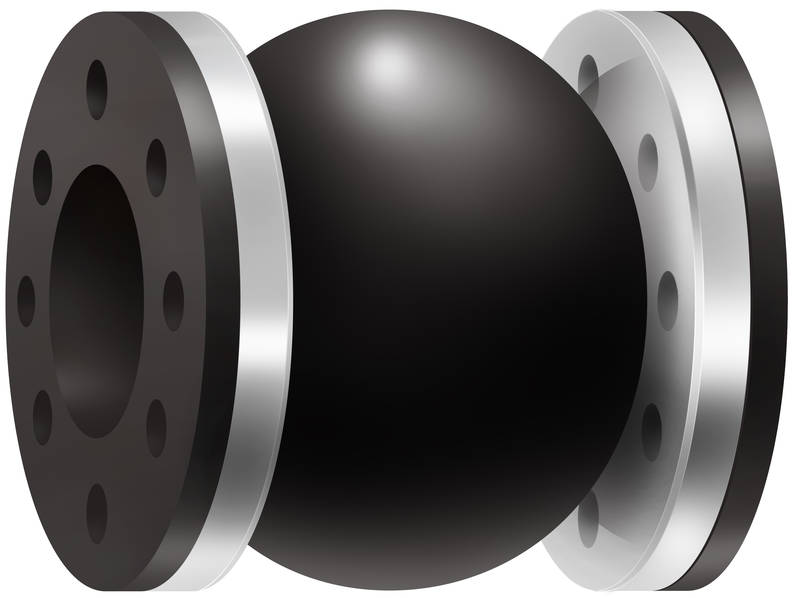

Gummikompensator
Baureihe -
|
NT1
|
NT2
|
K
|
Beschreibung
|

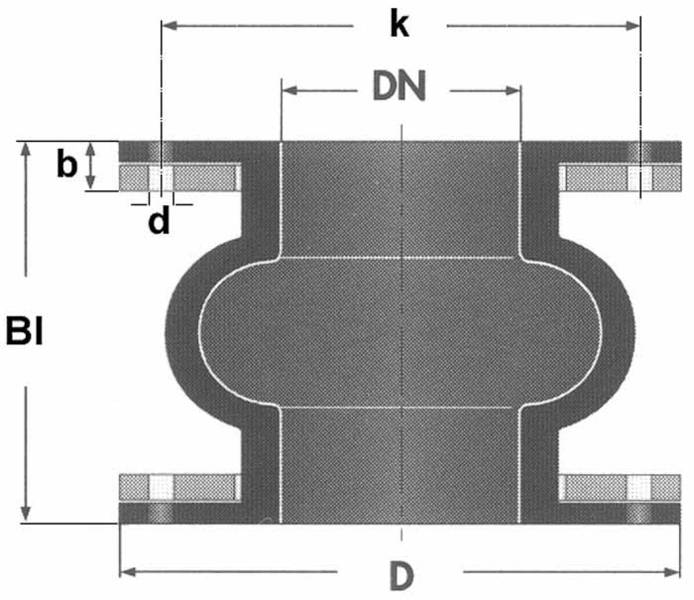

eine Dehnwelle
Benötigt zur Aufnahme der Reaktionskräfte unbedingt Festpunkte oder Verspannungen.
|

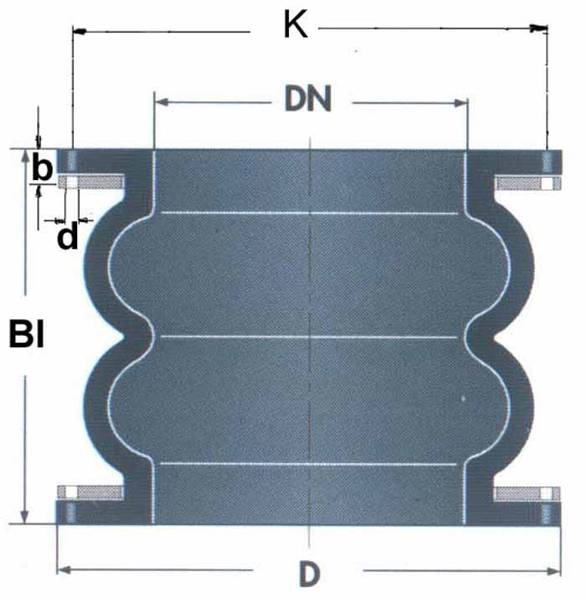

zwei Dehnwellen mit Gummiflansch und Stahl-Hinterlegflanschen
Benötigt zur Aufnahme der Reaktionskräfte unbedingt Festpunkte oder Verspannungen.
|

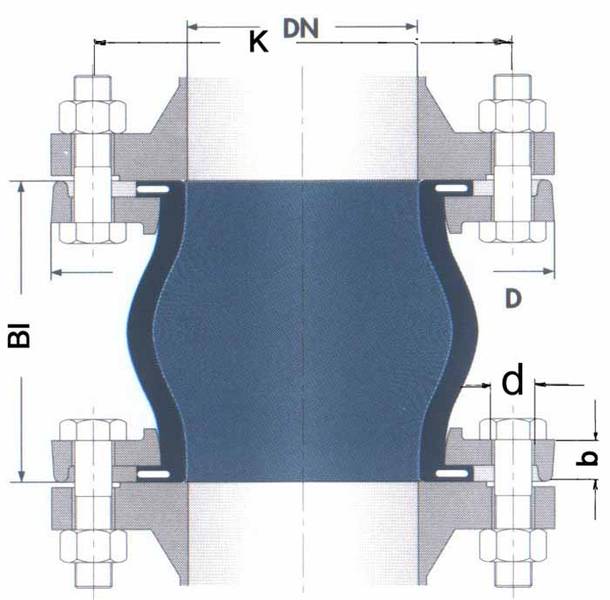

eine Dehnwelle mit drehbarem Stahlflansch.
Der Kompensator ist eigenstabil und benötigt keine Festpunkte oder Verspannungen.
|
Baulängen
|
150 oder 200 mm je nach Nennweite
|
Baulänge 300 mm
|
Baulänge 130 mm
|
Datenblatt
|
|
|
|
Eigenschaften
Gummikompensatoren sind elastische Konstruktionselemente im Rohrleitungs- und Anlagenbau. Sie werden als Gummi-Formteil zusammen mit dem Verbundwerkstoff Stahl, Aluminium, Kunststoff gefertigt. Im Wesentlichen werden zwei Einsatzbedingungen unterschieden:
Kompensation aus Wärmedehnung in räumlichen Rohrsystemen (große Dehnungsaufnahme bei kleiner Baulänge).
Körperschalldämmung zur Verhinderung von Geräuschübertragung an Maschinen und Aggregaten (15-25 dBA je nach Erregerfrequenz).
Hierbei spielt der Werkstoff Gummi eine entscheidende Rolle. Gummi ist ein hochwirksames Elastomer, dessen Eigenschaften fast multifunktional zu nutzen sind. Gummi ist elastisch, mechanisch hoch belastbar, isolierend, chemisch beständig und verschleißfest.
Entsprechend ihrer Verwendung stehen mehrere Baureihen und Gummiqualitäten zur Auswahl.
Weitere Baureihen bis DN 3000 auf Anfrage
Sie sind in höchstem Maße:
|
verschleißfest
|
lange Standzeiten im Dauerbetrieb
|
beständig
|
viele resistente Gummiqualitäten
|
betriebssicher
|
kein Verstopfen oder Verkrusten
|
wirtschaftlich
|
wenig Ersatzteile, einfache Instandhaltung
|
|
Gummiqualitäten
Für die verschiedenen Anwendungen werden ähnliche Gummiqualitäten verwendet wie bei den Armaturen und Schläuchen. Wir lösen Ihre Probleme mit Produkten, die sich durch ihre Qualität seit Jahren bewährt haben.
CC
|
110 °C
|
Heißwasser mit Korrosions- und Frostschutzmitteln Glycol, Glycerin
|
AR
|
80 °C
|
abrasive und korrosive Medien
|
EPC
|
80 °C
|
Trinkwasser, Bier, Lebensmittel
|
GZ
|
90 °C
|
ölhaltige Luft, Gase, Meerwasser, Kohlenwasserstoffe,
|
|
|
Mineralöle mit einem Aromatenanteil bis 40 Prozent
|
YP
|
100 °C
|
starke Säuren, Laugen, Chemikalien nach Beständigkeitsliste
|
Wir erstellen Ihnen gerne ein Angebot. Für Ihre Anfrage benutzen Sie bitte unseren Fragebogen, den Sie hier herunterladen können.
|
|
